随着企业业务规模的扩大与分支机构的增多，如何在公共基础设施上构建安全、高效、灵活的私有网络成为关键需求。多协议标签交换虚拟专用网络技术应运而生，它结合了MPLS的高效转发与VPN的隐私隔离特性，成为构建企业广域网的基石技术之一。

一、MPLS VPN技术核心原理

MPLS VPN技术的核心思想在于利用MPLS网络，通过标签栈和虚拟路由转发实例技术，在服务提供商共享的网络基础设施上为不同客户创建逻辑上隔离的专用网络。其架构主要涉及以下关键组件与概念：

1. 基本架构角色：

• 服务提供商：拥有并运营MPLS骨干网络的运营商。

• 客户：租用SP网络构建自己私有网络的企业或组织。每个客户站点通过客户边缘设备连接到SP网络的提供商边缘路由器。

• P路由器：骨干网核心路由器，不感知VPN，仅负责基于标签的高速转发。

1. 关键技术机制：

• VRF：VRF是PE路由器上的一个虚拟路由转发实例。它为每个VPN客户创建一个独立的路由表和转发实例，实现了不同客户地址空间的重叠与数据平面的完全隔离。

• MP-BGP：多协议BGP扩展是MPLS VPN的控制平面核心。它在PE路由器之间传播VPN路由信息，携带两个关键属性：RD和RT。

• 路由区分符：一个64位的字段，与客户的IPv4地址结合形成唯一的VPNv4地址，解决不同VPN客户IP地址重叠问题。

• 路由目标：一个BGP扩展团体属性，用于控制VPN路由的导入和导出策略，定义了VPN的成员关系。PE根据RT决定将哪些VPN路由放入本地哪个VRF中。

• 标签栈：MPLS VPN数据转发依赖于两层标签。

• 内层标签：由MP-BGP分配，标识数据包属于哪个具体的VRF，确保数据被送到正确的客户站点。

• 外层标签：由LDP或RSVP-TE分配，指示数据包在MPLS骨干网中从源PE到目的PE的传输路径，用于P路由器的快速交换。

3. 数据转发流程：

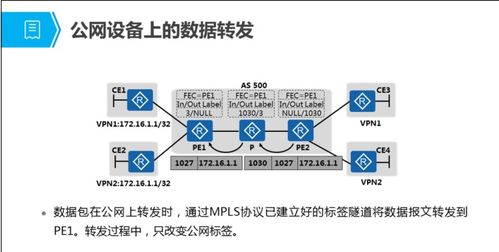

当一个VPN数据包从CE进入PE后，PE根据入接口绑定到特定VRF，查询VRF路由表，找到对应的VPNv4路由及其下一跳（远端PE）和分配的内层标签。然后，PE为数据包压入两层标签：内层标签（VPN标签）和外层标签（隧道标签）。P路由器只根据外层标签进行交换，直到到达目的PE。目的PE弹出外层标签，根据内层标签确定目标VRF，弹出内层标签后，将原始IP包转发给正确的CE设备。

二、MPLS VPN基本配置示例

以下以思科设备为例，展示一个简化的MPLS L3 VPN配置框架，假设有两个站点（Site A和Site B）属于同一个VPN。

1. 基础MPLS与IGP配置（在P和PE上）：
`
! 启用CEF（必需）
ip cef
! 在连接P/PE的接口上启用MPLS
interface GigabitEthernet0/0
ip address 10.1.1.1 255.255.255.0
mpls ip
! 配置IGP（例如OSPF）以建立PE和P之间的可达性
router ospf 1
network 10.1.1.0 0.0.0.255 area 0
! 配置LDP以分发外层标签
mpls ldp router-id Loopback0 force
mpls label range 100 199
`

2. PE路由器上的VRF与VPN配置：
`
! 创建VRF并定义RD和RT
ip vrf CUSTOMERA
rd 65001:100 ! 定义路由区分符
route-target export 65001:100 ! 定义导出RT
route-target import 65001:100 ! 定义导入RT
! 可选：配置多个导入/导出RT以实现复杂的VPN拓扑（如Hub-and-Spoke）

! 将连接客户CE的接口与VRF绑定
interface GigabitEthernet0/1
ip vrf forwarding CUSTOMERA
ip address 192.168.1.1 255.255.255.252

! 配置与CE的路由协议（例如静态路由、BGP、OSPF）
! 静态路由示例：
ip route vrf CUSTOMERA 172.16.1.0 255.255.255.0 192.168.1.2
! 或 BGP 示例：
router bgp 65001
! 全局BGP下激活与对等PE的邻居（用于交换VPNv4路由）
neighbor 2.2.2.2 remote-as 65001 ! 假设2.2.2.2是对端PE的环回地址
neighbor 2.2.2.2 update-source Loopback0
!
address-family vpnv4 ! 进入VPNv4地址族
neighbor 2.2.2.2 activate
neighbor 2.2.2.2 send-community extended ! 必须发送扩展团体属性（RT）
exit-address-family
!
! 在VRF地址族下与CE交换IPv4路由
address-family ipv4 vrf CUSTOMERA
neighbor 192.168.1.2 remote-as 65002 ! 假设客户AS是65002
neighbor 192.168.1.2 activate
exit-address-family
`

三、MPLS VPN的优势与

MPLS VPN技术相比传统的基于隧道的VPN（如IPSec VPN）或二层VPN，具有显著优势：

• 可扩展性：通过MP-BGP和VRF，能够轻松支持成千上万的VPN。
• 灵活性：通过RT属性可以灵活定义任意拓扑（如Full-Mesh, Hub-and-Spoke）。
• 高效性：基于标签的转发避免了IP逐跳查找，转发速度快。
• 安全性：通过VRF实现天然的数据平面隔离，无需加密即具备隐私性。
• 服务质量：易于在MPLS网络中实施端到端的QoS策略。

配置MPLS VPN时，关键在于清晰规划VRF、RD、RT，并确保骨干网IGP和LDP的正常工作，以及PE之间MP-BGP VPNv4会话的正确建立。实际部署中，还需考虑路由过滤、安全性加固、网络冗余等高阶特性。随着SD-WAN等新技术的发展，MPLS VPN依然以其稳定、可靠、可预测的性能，在运营商网络和企业核心广域网中扮演着不可替代的角色。
